高压悬辊磨粉机

设备简介

高压悬辊磨广泛应用于冶金、建材、化工、矿山、高速公路、水利水电等行业，适于加工莫氏硬度9.3级以下，湿度6%以下的各种非易燃易爆物料，成品细度0.613mm—0.033mm，也可增加特殊装置，磨出30~80目的粗粉。

工作原理

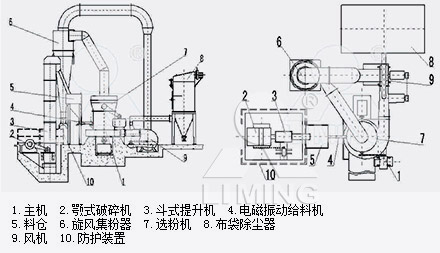

高压悬辊磨整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、斗式提升机、电磁振动给料机、电控系统等组成。

当主机电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。为保障磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。

性能特点

高压弹簧装置

磨辊对物料的碾压力在高压弹簧的作用下提高约千余公斤，产量随之提高。

重叠多级密封

磨辊装置采用重叠式多级密封，密封效果佳，作业作环境清洁。

粒度范围广

成品粒度范围广，从0.613mm（30目）-0.013mm（1000目）不等。

恒定碾压力

当磨辊与磨环达到一定磨损后，调整高压弹簧长度，可保持磨辊与磨环之间的恒定碾压力，从而保证稳定的产量与细度。

技术参数

型号 Model	磨辊 个数	磨辊尺寸 (R×H)mm	磨环内径 和高度(mm)	******进料 粒度(mm)	成品粒度 (mm)	产量 (t/h)	电机功率(KW)			重量 (t)	外型尺寸 (m)
							主机	风机	分析机
YGM75	3	260×150	780×150	15	0.8-0.038	1-3	18.5	15	2.2	4.8	4.3×3.5×5.1
YGM85	3	270×140	830×140	20	0.8-0.038	1.2-4	22	22	4	8.5	5.3×4.1×5.2
YGM95	4	310×170	950×170	25	0.8-0.038	2.1-5.6	37	30	5.5	16	7.1×5.9×7.9
YGM130	5	410×210	1280×210	30	0.8-0.038	2.5-9.5	75	75	7.5	25.7	7.9×8.0×9.7
注：上述机器的重量,其中YGM75和YGM85的是指主机重量,而YGM95和YGM130的是指整机重量。

注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
