雷蒙磨粉机

设备简介

雷蒙磨广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度7级以下，湿度6%以下的各种非易燃易爆物料，成品细度在613μm~44μm之间，通过分析机和风机的共同作用，可满足不同用户的使用要求。

工作原理

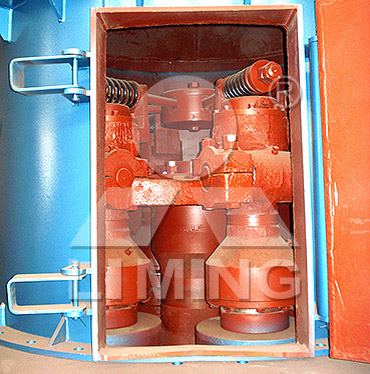

雷蒙磨粉机整套结构是由主机、分析机、管道装置、鼓风机、成品旋风分离器、颚式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

工作时，将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。

性能特点

自成体系

立式结构，占地空间小，系统性强，从原材料的粗加工到成品包装，可自成独立的生产系统。

铸件精良

核心部件采用高性能耐磨材料制成，工艺精细，铸造精良，耐用性高。

性能稳定

主机传动装置采用密闭齿轮箱和带轮，传动平稳，确保系统在良好的状态下运行。

无人作业

电气系统采用集中控制，磨粉车间基本可实现无人作业；少尘低噪，通筛率高。

技术参数

型号 Model	磨辊 个数	磨辊尺寸 (R×H)mm	磨环内径 和高度(mm)	进料粒度 (mm)	成品粒度 (mm)	处理能力 (t/h)	主机功率 (KW)	重量 (t)	外型尺寸 (mm)
3R2615	3	260×150	780×150	≤20	0.8-0.045	0.8-2.5	18.5	4.2	5650×3305×5950
3R2715	3	270×150	830×150	≤20		0.9-2.8	22	4.8	5600×3400×5900
4R3216	4	320×160	970×160	≤25		1.8-4.5	37	15	9900×5800×10580
5R4121	5	410×210	1280×210	≤30		2.5-9.5	75	25.7	7900×8000×9700
注：上述机器的重量,其中3R2615和3R2715的是指主机重量,而4R、5R的是指整机重量。

注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
